數控壓漿設備采用工業觸摸屏，工業觸摸屏相對于使用微機，可靠性、抗震性、環境耐受性更好。 邏輯控制器專業設計 核心部件采用專為智能張拉機設計的邏輯控制器。該控制器集成了多路AD/DA、多路開關量輸入/輸出、四路串口、通訊網口等，工作可靠、電路簡潔、維護方便。
　　
　　一、工作原理：
　　

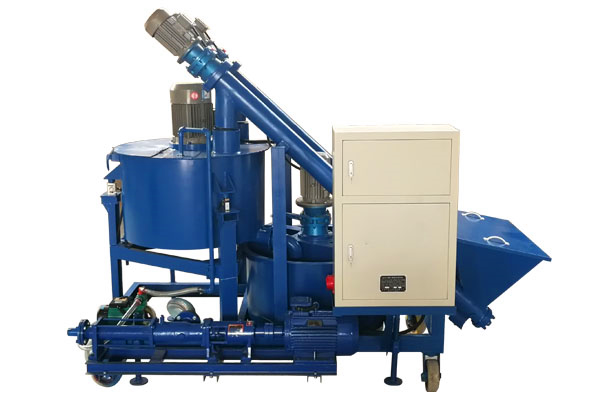

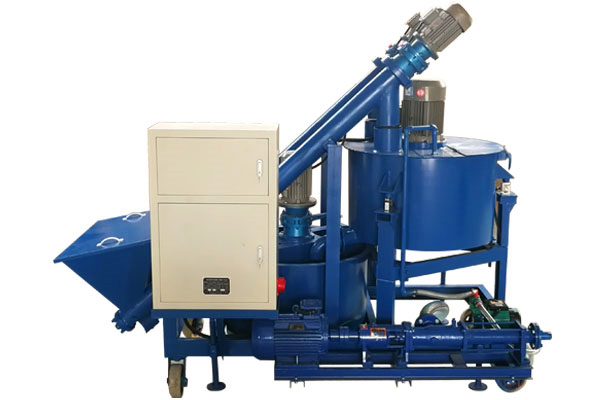

　　數控壓漿設備由系統主機、油泵、千斤頂三大部分組成。預應力智能張拉系統以應力為控制指標，伸長量誤差作為校對指標。系統通過傳感技術采集每臺張拉設備（千斤頂）的工作壓力和鋼絞線的伸長量（含回縮量）等數據，并實時將數據傳輸給系統主機進行分析判斷，同時張拉設備（泵站）接收系統指令，實時調整變頻電機工作參數，從而實現高精度實時調控油泵電機的轉速，實現張拉力及加載速度的實時控制。數控壓漿設備根據預設的程序，由主機發出指令，同步控制每臺設備的每一個機械動作，自動完成整個張拉過程。
　　二、數控壓漿設備功能有哪些？
　　
　　1、 全自動操作功能
　　
　　制漿時只需設定粉料和水的重量，壓漿系統即可自動稱量，控制上料的重量和定時高速攪拌，完成后打開出料閥將水泥漿放入低速攪拌儲料桶供壓漿使用。壓漿時只需連接好壓漿管，按下啟動壓漿，壓漿系統即可自動完成壓漿、大循環和保壓過程，保壓完成后給出聲音提示，并生成壓漿記錄。若選配了網絡通訊，系統可自動將壓漿數據上傳至遠程監測中心。
　　
　　2、 高速攪拌功能
　　
　　本系統高速攪拌桶額定轉速為 1420 轉/分鐘，高速攪拌可使粉料與水得到充分親和。其工作流程序為：先自動上水，然后高速攪拌桶自動運行并依次添加壓漿劑、母料，繼續攪拌設定的時間后，即可排入帶攪拌功能的儲漿桶備用。也可分兩次上水，其工作流程序為：先自動上設定比例的水，然后高速攪拌桶自動運行并依次添加壓漿劑、母料，再次上夠剩余水。自動攪拌設定的時間后，即可排入儲漿桶備用。
　　
　　3、低速儲料攪拌防沉淀功能
　　
　　本系統設有大容量儲料桶，可容納高速攪拌桶已攪拌完成的漿料，滿足大流量壓漿設備的不間斷供料。并具備低速攪拌功能，可有效防止灰漿的沉淀。
　　
　　4、拖動車架功能
　　
　　本系統裝配于移動式車架上，可方便的使用其它機動車輛牽引移動。
　　
　　5、 壓漿功能
　　
　　壓漿機為連續式工作方式，壓力波動小，泵送漿體無氣泡，理論工作量 4.5 立方米/小時，并具備自動保壓功能。壓力表總量程為 5Mpa，保證高壓時壓力表可靠工作。壓漿時的實際壓力一般控制在 0.5Mpa～0.6Mpa 之間。分度值為 0.01Mpa，計量更為。 采用螺桿泵，也可按用戶需求采用螺桿泵。
　　三、產品參數
　　
　　1、環境條件，工作溫度：(-20～55)℃ 貯存溫度：(-45～70)℃ 相對濕度：90%(40±2℃) 大氣壓力：(70～106)KPa
　　
　　2、顯示方式 ，高亮度大屏幕彩色觸控液晶屏
　　
　　3、高速攪拌部分 ，攪拌轉速 1440r/min 單次攪拌量 400kg 計量精度 優于 0.5%（額定攪拌量） 電機功率 5.5kw
　　
　　4、 低速攪拌部分( ( 儲料桶) ) 攪拌速度 40r/min 存儲量 600kg 電機功率 2.2kw
　　
　　5、自動上料系統 ，工作形式 螺旋輸送電機功率 2 臺 2.2kw
　　
　　6、 自動灌漿系統， 灌漿泵、螺桿保壓灌漿機
　　
　　7、 拖車車架部分 ，拖行速度不大于 20 km/h
　　
　　8、 整機外形尺寸 2740mm/1760mm/2200mm（長/寬/高）
　　
　　現代數控壓漿設備是經過新一代技術革新后的機械產品，在智能性、可靠性、抗震性、環境耐受性方面都有很大的提高。具有全自動操作功能，并且系統可自動將壓漿數據上傳至遠程監測中心。高速攪拌使粉料與水得到充分親和，還有大容量儲料桶滿足大流量壓漿設備的不間斷供料，可方便與機動車輛牽引移動等特點。大大減輕了工人的勞動力，加快了工程的完成進度
